Tubes int'egralement `a ailettes

Développés comme une méthode pour augmenter le rendement du transfert de chaleur de fluides tout en minimisant le risque physique et le coût de l’échangeur de chaleur.

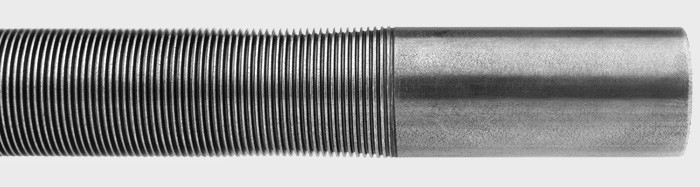

L’ailette est réalisée en étant roulée à partir de la paroi du tube et est donc partie intégrante du tube en lui-même. Dû au roulage des ailettes l’épaisseur de la paroi sous la section à ailettes est réduite comparée aux sections simples. L’alésage de la section à ailettes est légèrement réduit. La plupart des matériaux tubulaires peuvent être à ailettes, cependant la dureté du matériel détermine généralement le code et le profile des ailettes.

Des matériaux plus durs tels que l’acier inoxydable, l’alliage de nickel et le titane sont en général fournis avec une plus grande densité d’ailettes (28, 30 ou 36 ailettes par 2,5 cm). Ce profiles d’ailettes plus étroites réduit le travail de durcissement du matériel et aide à éliminer la possibilité que les racines des ailettes ne se craquèlent.

Les matériaux moins durs tels que l’acier carbone, le cuivre et l’alliage de cuivre sont en général fournis avec un profile plus profond ayant une plus faible densité d’ailettes (16 ou 19 ailettes par 2,5 cm).

Les longueurs à extrémité simples et toute section intermédiaire sans ailette doit être spécifiée.

Les tubes finis peuvent être courbé en U si désiré. La section pliée en U peut être soit simple ou à ailette, pour répondre aux spécifications requises.

Limitations de fabrication:
Matériaux:
1. Acier en carbone et faiblement allié
2. Acier inoxydable: TP304 / TP304L / TP316 / TP316L / TP321 et duplex
3. Alliages de Cuivre: alliage 443 / 687 / 706 / 715 etc.
4. Titane et alliages à forte teneur en nickel

Tailles des tubes: diamètre extérieur: 12.7 / 15.8 / 19.05 et 25.4mm
Epaisseur de la paroi des extrémités simples: >= 1.25mm
Longueur: Jusqu’à 24.000mm

Amélioration de la surface
Les améliorations typiques réalisées en utilisant des tubes intégralement à ailettes sont:
1. 19.05mm de diamètre extérieur avec 19 ailettes / 2,5 cm: 270%
2. 25.4mm de diamètre extérieur avec 26 ailettes / 2,5 cm: 330%

Selon les fluides à l’intérieur de l’échangeur de chaleur l’amélioration de la performance thermique peut se situer entre 20% et aller jusqu’à excéder 100%.
