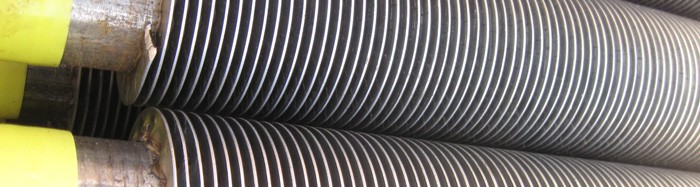

Tubes `a ailettes en h'elice soud'ees haute fr'equence

hf welded helical finned page image

Utilisé dans les chaudières, fourneaux et appareils de chauffage pour une récupération efficace de la chaleur.

Une ailette continue en hélice est attachée au tube base avec une soudure par résistance électrique de haute fréquence, afin de former un lien efficace et fiable thermiquement. Les ailettes peuvent être soit pleines ou en dents de scie (segmentées).

Tailles de tubes et tuyaux disponibles:
Diamètre extérieur du tube: 25.4 / 31.8 / 38.1 / 50.8 / 63.5 et 76.0 mm
Diamètre extérieur du tuyau: 26.7 / 33.4 / 42.2 / 48.3 / 60.3 / 73.0 / 88.9 / 101.6 / 114.3 / 141.3 / 168.3 et 219.1 mm

Epaisseur du tube/tuyau :

Minimum 2.13mm pour des ailettes pleines

Minimum 1.9mm pour des ailettes en dents de scie

L’épaisseur minimum dépend également de l’épaisseur de l’ailette et du diamètre extérieur du tube/tuyau.

Gamme de hauteur des ailettes:
Ailette pleine: 6.3mm - 31.8mm
Ailette en dents de scie: 12.7mm - 38.1mm

La hauteur de l’ailette dépend du type d’ailette (pleine ou en dents de scie), du diamètre extérieur du tube, de l’épaisseur de l’ailette et du matériel.

L’épaisseur de l’ailette dépend du matériel de l’ailette, de la taille de l’ailette et du diamètre extérieur du tube. En général entre 1.0 mm et 3.4 mm.

La densité de l’ailette dépend du type d’ailette (pleine ou en dents de scie), du diamètre du tube, de la hauteur de l’ailette et du matériel de l’ailette. La densité est en général entre 1 ailette par 2,5 cm et 7 ailettes par 2,5 cm.

Les matériaux pour le tuyau/tube et l’ailette peuvent être une combinaison d’acier carbone, d’acier faiblement allié et d’acier inoxydable.

Pour un devis rapide veuillez spécifier:
Le nombre de pièces. Tuyau/tube: Diamètre, épaisseur, longueur et spécification du matériel. Ailettes: spécification du matériel, type (pleine ou en dents de scie), hauteur, épaisseur, espacement, longueurs à ailettes et sections sans ailettes.

Notre système de gestion et nos procédures sont accrédités au standard ISO 9001:2008 par BSI. Les accréditations exhaustives de l’assurance qualité de nos usines de production assurent que les produits fournis soient complètement en accord avec les plus haut standards de l’industrie.

Lire plus >

Calibre de fil de Birmingham et calibre de fil standard.

Un Tableau de Conversion traitant des détails de l’épaisseur de la paroi des tubes selon les standards BWG/SWG (calibre de fil de Birmingham et calibre de fil standard). Equivalence en inches et milimètres.

Lire plus >

  • Fabrication d’échangeur de chaleur/ Industrie de réparation
  • Raffineries de Pétrole
  • Usines Chimiques/Pétrochimiques
  • Usines de Production d’engrais
  • Centrales de Production d’Energie
  • Fours d’Usine de Production d’Acier et Chambres de Refroidissement
  • Fonderies de métaux de base
  • Usine de Séparation, Compression et Distribution de Gaz
  • Refroidissement, Réparation et Maintenance des Moteurs destinés au secteur Maritime
  • Plateformes de Production Offshore

Lire Plus >
